Что заставляет спиральные шланги терять форму

Спиральные шланги широко используются в гидравлических системах, промышленном оборудовании и транспортировке жидкостей под высоким давлением, поскольку их усиленная структура обеспечивает высокую устойчивость к давлению и долговечность. Однако некоторые производители сталкиваются в процессе производства с распространенной проблемой: готовый шланг не сохраняет ожидаемую круглую форму.

Такие проблемы, как овальность, неравномерный диаметр, скручивание или деформация поверхности, могут повлиять на точность установки и характеристики давления. Эти проблемы обычно связаны с взаимодействием между поведением материала, структурой армирования, условиями экструзии и процессами охлаждения.

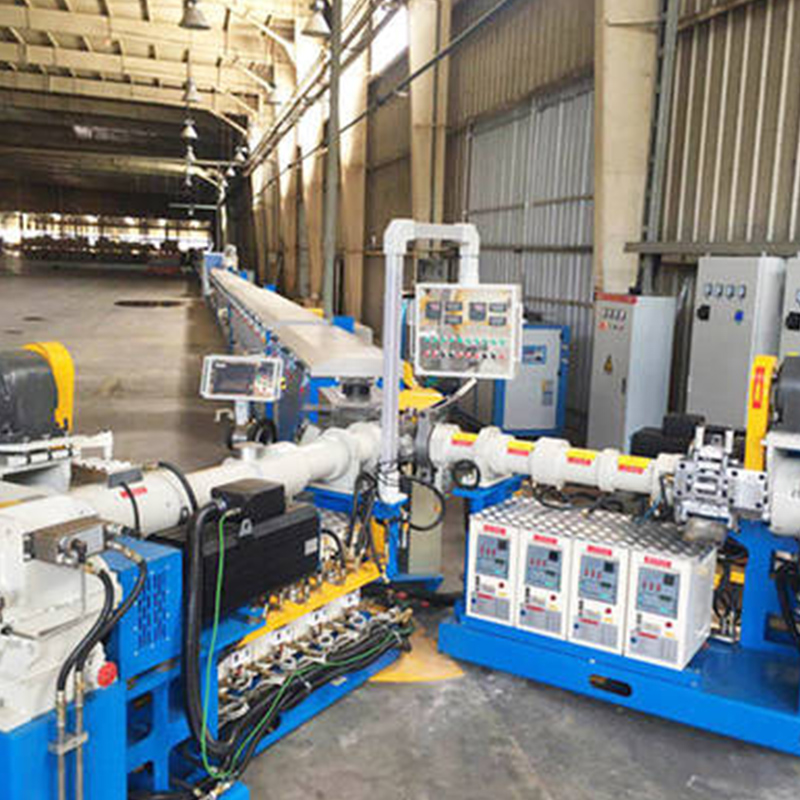

Хорошо продуманный Экструзионная линия для спиральных шлангов необходимо тщательно контролировать каждый этап, поскольку структура шланга создается посредством множества процессов, включая экструзию внутренней трубки, намотку арматуры, экструзию внешнего слоя, отверждение и окончательную проверку.

Основные причины, по которым спиральные шланги теряют форму

1. Неравномерное распределение толщины стенок.

Толщина стенок играет важную роль в поддержании круглой формы шланга.

Шланг с неравномерной толщиной стенок имеет разную степень сопротивления по всей окружности. Во время охлаждения или испытания под давлением более тонкая часть может деформироваться легче, чем более толстая. Общие причины включают в себя:

• Несбалансированный поток материала через экструзионную головку
• Неправильное центрирование штампа
• Нестабильное давление экструзии
• Неравномерная скорость вытягивания

Для спиральных шлангов высокого давления постоянство размеров особенно важно, поскольку армирующие слои зависят от точной толщины резины для поддержания структурного баланса.

2. Угол армирования и проблемы с натяжением

Спиральный армирующий слой обеспечивает устойчивость к давлению, но также влияет на гибкость и стабильность формы шланга.

Слои стальной проволоки обычно наносятся под контролируемыми углами вокруг внутренней трубы. Любое изменение натяжения намотки или угла спирали может привести к неравномерному распределению напряжения.

Потенциальные результаты включают в себя:

Исследования конструкций спиральных шлангов показывают, что архитектура армирования напрямую влияет на жесткость, поведение при деформации и характеристики давления.

Как параметры экструзии влияют на форму шланга

Баланс давления экструзии

Резиновая смесь должна равномерно течь через экструзионную головку, чтобы создать однородную структуру трубки. Колебания давления могут вызвать:

• Изменение диаметра
• Неравномерное резиновое покрытие
• Неровности поверхности

Стабильная система экструзии помогает поддерживать равномерное распределение материала до начала процессов армирования и отверждения.

Скорость охлаждения и контроль температуры

Охлаждение определяет, насколько быстро конструкция шланга станет стабильной.

Неравномерное охлаждение может привести к тому, что одна сторона шланга сжимается быстрее, чем другая, создавая овальную форму или небольшой изгиб. К важным факторам контроля относятся:

Сбалансированная система охлаждения помогает шлангу поддерживать постоянный диаметр на протяжении всего непрерывного производства.

Роль проектирования конструкции шланга

Не все проблемы с деформацией возникают из-за машины. Сама конструкция шланга может влиять на сохранение формы.

Несколько слоев армирования повышают жесткость

Спиральные шланги высокого давления часто содержат несколько слоев армирования из стальной проволоки. Эти слои обеспечивают устойчивость к давлению, но также увеличивают жесткость конструкции.

По сравнению со шлангами низкого давления, армированные спиральные конструкции обычно требуют более точного контроля:

• Толщина резины
• Размещение проводов
• Давление отверждения

Дополнительное армирование меняет реакцию шланга на изгиб, сжатие и внешние силы.

Характеристики материала влияют на восстановление

Свойства резиновой смеси также определяют, насколько хорошо шланг возвращается в исходную форму. К важным характеристикам относятся:

Подходящий состав должен сочетать гибкость с усиленной поддержкой.

Почему соединение слоев влияет на стабильность формы

Спиральные шланги содержат несколько слоев, в том числе:

• Внутренняя резиновая трубка
• Армирование стальной проволокой
• Внешняя резиновая крышка

Слабое соединение между слоями может привести к внутреннему движению. Со временем это может привести к разбуханию, деформации или неравномерному распределению давления.

К частым причинам плохого сцепления слоев относятся:

• Недостаточные условия вулканизации
• Плохая совместимость материалов.
• Воздух задерживается между слоями
• Недостаточное проникновение резины вокруг арматуры

Сильная адгезия между слоями помогает шлангу вести себя как единая конструкция.

Параметры добычи, требующие тщательного мониторинга

Надежная линия экструзии спиральных шлангов обычно требует контроля над несколькими производственными параметрами.

Непрерывный мониторинг помогает обнаружить изменения размеров до того, как они станут более серьезными проблемами качества.

Как производители улучшают сохранение формы

Несколько подходов могут улучшить стабильность спирального шланга:

• Оптимизация конструкции штампа для достижения сбалансированного потока резины
• Контролируйте натяжение арматуры при намотке спирали
• Поддержание стабильной температуры экструзии
• Используйте точные системы охлаждения
• Проверяйте изменения диаметра на протяжении всего производства.

Усовершенствованные измерительные системы также могут контролировать толщину стенок и обнаруживать изменения размеров во время производства, что позволяет ускорить корректировку.

Можно ли полностью избежать деформации спирального шланга?

Определенный уровень изменений размеров существует в любом процессе производства резины, поскольку материалы естественным образом реагируют на температуру, давление и условия отверждения.

Цель состоит не в том, чтобы устранить все изменения, а в том, чтобы сохранить контролируемые и предсказуемые размеры.

Правильно сконфигурированная экструзионная линия для спиральных шлангов сочетает в себе точную экструзию, стабильное нанесение армирования, равномерное отверждение и тщательный контроль для производства шлангов с надежным сохранением формы.

Деформация спирального шланга обычно вызвана сочетанием факторов, а не одной единственной проблемой. Поведение материала, структура армирования, стабильность экструзии, условия охлаждения и соединение слоев — все это влияет на окончательную форму.

Производители, которые анализируют весь производственный процесс, могут определить источник изменений размеров и улучшить согласованность. Благодаря точной конфигурации оборудования и контролируемым параметрам обработки спиральные шланги могут сохранять заданную геометрию, обеспечивая при этом надежную работу в сложных условиях.
