Помимо размера шланга: какие характеристики машины влияют на дизайн продукта

Конструкция резинового шланга часто обсуждается с точки зрения внутреннего диаметра, внешнего диаметра и толщины стенки. Эти аспекты важны, но они не отражают всей истории. Шланг может содержать несколько слоев резины, текстильное армирование, стальную проволоку, гладкую внутреннюю трубку или оболочку специальной формы. Оборудование, используемое для его изготовления, оказывает непосредственное влияние на то, как могут быть сформированы эти структуры.

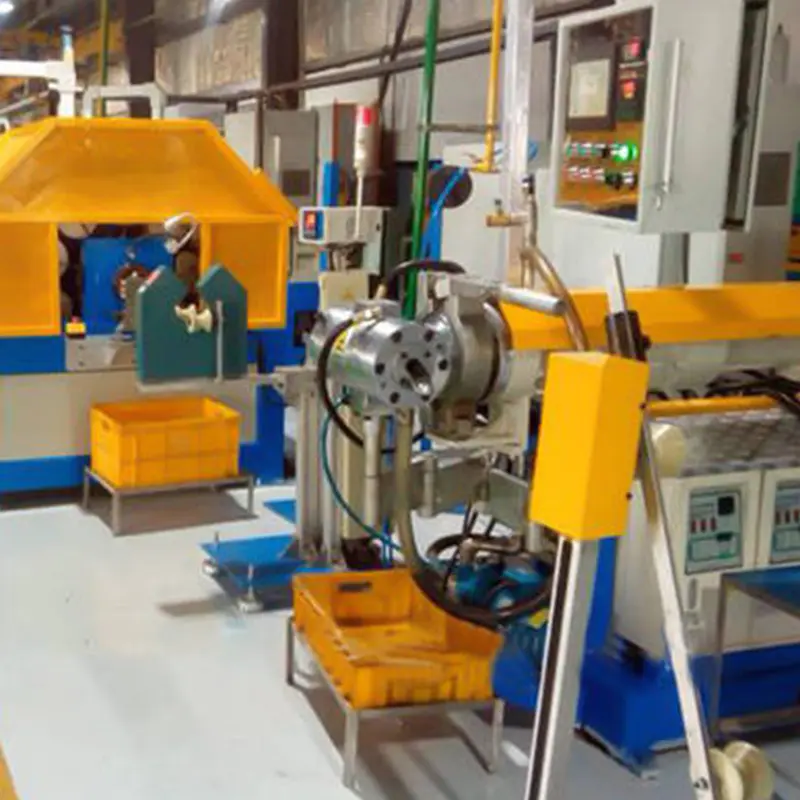

A Машина для изготовления резиновых шлангов Таким образом, это больше, чем просто экструзионная установка с указанным диаметром шнека. Геометрия шнека, соотношение длины и диаметра, экструзионная головка, возможность создания вакуума, контроль скорости, температурные зоны и оборудование для армирования на выходе — все это может повлиять на возможности проектирования готового шланга.

Диаметр винта устанавливает больше, чем выходная мощность

Диаметр шнека обычно связан с производственной мощностью, но он также влияет на тип и размер шланга, который можно обрабатывать. Коммерческие экструдеры для резины доступны с диаметром шнеков от относительно небольших до промышленных моделей 250 мм. В одну линейку оборудования входят шнеки диаметром 45–250 мм с соответствующей производительностью от 30–50 кг/ч до 2800–3500 кг/ч.

Винт большего размера не делает автоматически лучший шланг. Полезная конфигурация зависит от объема материала, необходимого для продукта, и необходимой стабильности экструзионной головки.

Соотношение L/D меняет окно обработки

Соотношение длины и диаметра винта описывает взаимосвязь между длиной и диаметром винта. Он может значительно различаться в зависимости от машины для экструзии резины. Текущие коммерческие примеры включают конфигурации 12:1, 16:1, 18:1 и 20:1, в зависимости от конструкции и применения экструдера.

Различные конфигурации L/D обеспечивают разные характеристики обработки. Более длинный шнек может обеспечить дополнительное пространство для транспортировки материала, создания давления и управления температурой, тогда как более короткая конфигурация может подойти для применений, требующих другого подхода к обработке.

Почему это важно для конструкции шланга

• Одностенные шланги: Стабильный поток материала важен для обеспечения постоянной толщины стенок.
• Композитные шланги: Система экструзии должна работать с дополнительными слоями и интерфейсами.
• Армированные шланги: Резиновый слой должен сохранять подходящие размеры до и после армирования.
• Профили специальности: Более сложные поперечные сечения могут предъявлять более высокие требования к стабильности давления штампа.

Возможности вакуума могут повлиять на качество трубок

Воздух, попавший внутрь экструдированной резиновой трубки, может стать проблемой качества продукции, особенно в случае полых конструкций. Вакуумная система может удалить воздух из процесса экструзии и обеспечить более стабильное формирование туб.

Коммерческие линии по производству резиновых шлангов доступны в вакуумной конфигурации. Например, одна из современных машин диаметром 90 мм имеет соотношение L/D 20:1, диапазон скорости вращения шнека 2–55 об/мин, производительность 600 кг/ч и вакуумную систему.

Возможности вакуума становятся особенно актуальными для:

• Тонкостенные шланги
• Полые трубы большого диаметра
• Многослойные конструкции шлангов
• Изделия, требующие контролируемых внутренних размеров

Вакуумная система сама по себе не определяет структуру шланга, но она может расширить ассортимент продуктов, которые можно перерабатывать с контролируемым внутренним качеством.

Скорость винта может изменить толщину стены

Регулируемая скорость шнека обеспечивает еще одну связь между настройками машины и конструкцией продукта. Коммерческие машины демонстрируют очень разные диапазоны скоростей. Экструдер с холодной подачей диаметром 90 мм может работать со скоростью около 0–55 об/мин, в то время как другие машины используют другие диапазоны в зависимости от диаметра шнека и конструкции.

Скорость шнека влияет на количество резины, подаваемой к матрице. Однако окончательный размер шланга также зависит от скорости линии, геометрии матрицы, поведения смеси, силы сцепления и условий отверждения.

Это соотношение становится особенно важным для шлангов с жесткими требованиями к толщине стенок. Машина с регулируемой скоростью шнека и линии дает операторам больше возможностей для согласования подачи материала с целевой геометрией продукта.

Экструзионная головка придает форму шлангу

Экструдер определяет, как подается резина, а головка и матрица определяют, как этот материал распределяется в желаемом поперечном сечении. Для простой одностенной трубы оснастка может показаться относительно простой. Многослойные или армированные шланги требуют более специализированного устройства.

Коммерческое оборудование для резиновых шлангов может быть сконфигурировано для одностенных, композитных, плетеных, трикотажных, намоточных, пенопластовых шлангов и профилей с металлическими вставками.

Конструкция траверсы имеет значение

Траверса должна равномерно распределять резину вокруг оправки. Плохое распределение может привести к неравномерной толщине стенок или повлиять на концентричность между внутренней и внешней поверхностями.

Это становится более требовательным с:

• Многослойные конструкции
• Прецизионные трубки малого диаметра
• Толстостенные промышленные шланги
• Шланги с армирующими слоями

Арматурное оборудование меняет категорию продукции

Некоторые шланги полностью изготовлены из резины, в то время как в других используется текстильное, проволочное, плетеное, трикотажное или спиральное армирование. После добавления армирования производственная линия становится больше, чем просто экструдером.

Типичный армированный шлангопровод может включать в себя экструзию, оплетку или намотку, дополнительное резиновое покрытие, вулканизацию, охлаждение, тягу и резку. В спецификациях оборудования также указаны специальные экструзионные системы, предназначенные для плетеных и трикотажных резиновых шлангов.

Это создает полезное различие: Конфигурация машины может влиять на архитектуру продукта. Производитель, планирующий выпуск шланга с текстильным армированием, должен учитывать армирующее оборудование и возможности резинового покрытия, а не оценивать только экструдер.

Вулканизация определяет, как конструкция становится долговечной

Экструзия создает первоначальную геометрию шланга, но вулканизация помогает резине сохранить свои функциональные свойства. Производственная линия может сочетать в себе экструдер с холодной подачей, микроволновую печь, вулканизацию горячим воздухом, системы охлаждения, тяги и управления. Например, одна коммерческая конфигурация включает 90-миллиметровый вакуумный экструдер с холодной подачей вместе с микроволновыми печами и печами для вулканизации горячим воздухом, охлаждением, тягой и управлением ПЛК.

Система отверждения должна соответствовать толщине и структуре стенки шланга. Толстый промышленный шланг и тонкая автомобильная трубка не обязательно требуют одинаковой термической обработки.

Характеристики машины должны соответствовать концепции шланга

Выбирая оборудование только по диаметру шланга, можно упустить из виду несколько важных конструктивных требований. Более качественная техническая проверка может начаться с готового продукта и двигаться назад к машине.

• Определите структуру шланга: однослойные, многослойные, плетеные, трикотажные, спиральные или армированные.
• Установите требования к размерам: внутренний диаметр, внешний диаметр, толщина стенки и концентричность.
• Характеристики винта соответствия: диаметр, соотношение L/D, диапазон скоростей и производительность.
• Обзор экструзионной головки: Подтвердите совместимость с желаемым сечением и расположением слоев.
• Проверьте армирующее оборудование: Могут потребоваться плетение, вязание, намотка или другие процессы армирования.
• Оцените вулканизацию: Нагрев, время отверждения, охлаждение и тяга должны соответствовать составу и структуре шланга.

Проектирование продукта и проектирование машин работают вместе

Резиновый шланг определяется не только диаметром. Толщина стенок, армирование, количество слоев, состав, гибкость, номинальное давление и геометрия поперечного сечения — все это влияет на конечный продукт.

Тот же принцип применим и к оборудованию. Диаметр шнека, соотношение L/D, диапазон скоростей, возможности вакуума, экструзионные инструменты, блоки армирования, оборудование для отверждения и системы охлаждения — каждый из них влияет на разные части производственного процесса.

Это делает оценку Машина для изготовления резиновых шлангов решение о дизайне продукта, а также решение об оборудовании. Начав с требуемой конструкции шланга, а затем сопоставив его со спецификациями машины, можно проложить более четкий путь к стабильности размеров, подходящему армированию и предполагаемым характеристикам готового шланга.
